Control, smoke alarm, manual alarms
ABAV-S 3.1
Control, smoke alarm, manual alarms
Control unit 230 V AC
For analyzing the signals and as a power supply
for up to 30 smoke detectors. The control unit
also monitors the cables for short circuits,
cable breakage and system malfunctions. LEDs
signal the smoke alarm, soiling, cable breakage
and short circuits. Normal operation on
potential-free contacts for the smoke alarm,
contamination signal and system faults.
Self-locking in the event of a smoke alarm.
Unlocked by an internal button. Frame with
click-in base for installation on mounting rail.
Protection class: IP 20. Ambient temperature: 0 –
+50 °C VDS test certificate: G 200071
Data sheet no. 43102
For analyzing the signals and as a power supply
for up to 30 smoke detectors. The control unit
also monitors the cables for short circuits,
cable breakage and system malfunctions. LEDs
signal the smoke alarm, soiling, cable breakage
and short circuits. Normal operation on
potential-free contacts for the smoke alarm,
contamination signal and system faults.
Self-locking in the event of a smoke alarm.
Unlocked by an internal button. Frame with
click-in base for installation on mounting rail.
Protection class: IP 20. Ambient temperature: 0 –
+50 °C VDS test certificate: G 200071
Data sheet no. 43102
DKM 3.3 BL
Control, smoke alarm, manual alarms
Manual call point - bus-compatible, blue
The alarm is operated by the STG 1.2 control unit
via a safety ring bus. Housing made of plastic
Dimensions: approx. 135 x 135 x 35 mm (W x H x D)
VdS certification G 202028 EN54-11
Data sheet no. 49103
The alarm is operated by the STG 1.2 control unit
via a safety ring bus. Housing made of plastic
Dimensions: approx. 135 x 135 x 35 mm (W x H x D)
VdS certification G 202028 EN54-11
Data sheet no. 49103
DKM 3.3 GE
Control, smoke alarm, manual alarms
Manual call point - bus-compatible, yellow
The alarm is operated by the STG 1.2 control unit
via a safety ring bus. Housing made of plastic
Dimensions: approx. 135 x 135 x 35 mm (W x H x D)
VdS certification G 202028 EN54-11
Data sheet no. 49103
The alarm is operated by the STG 1.2 control unit
via a safety ring bus. Housing made of plastic
Dimensions: approx. 135 x 135 x 35 mm (W x H x D)
VdS certification G 202028 EN54-11
Data sheet no. 49103

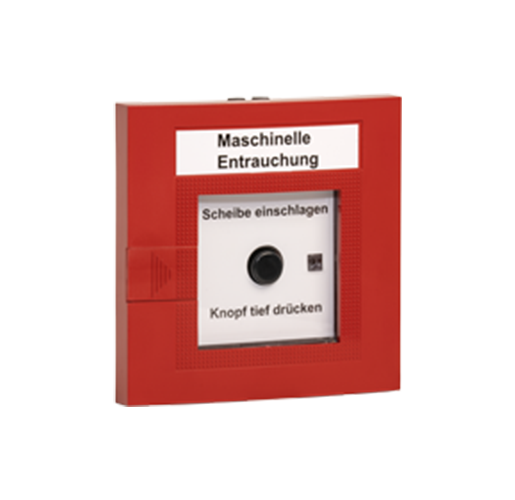

DKM 3.3 ROT
Control, smoke alarm, manual alarms
Manual call point - bus-compatible, red
The alarm is operated by the STG 1.2 control unit
via a safety ring bus. Housing made of plastic
Dimensions: approx. 135 x 135 x 35 mm (W x H x D)
VdS certification G 202028 EN54-11
Data sheet no. 49103
The alarm is operated by the STG 1.2 control unit
via a safety ring bus. Housing made of plastic
Dimensions: approx. 135 x 135 x 35 mm (W x H x D)
VdS certification G 202028 EN54-11
Data sheet no. 49103

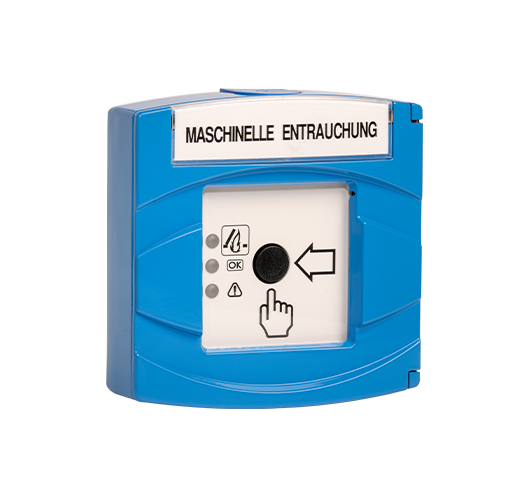

DKM-2.3-N BL
Control, smoke alarm, manual alarms
Druckknopfmelder 24 V Farbe blau, Leitungsüberwacht
Mit Widerständen zur Kabelüberwachung auf
Kurzschluss und Kabelbruch.
Zur Auslösung einer ERK und Einschaltung des
Entrauchungsventilators.
Leicht auswechselbare genormte Dünnglasscheibe,
in der durch Einheitsschloss versperrbaren Tür
- schützt vor unbeabsichtigter Auslösung -
Eine spezielle Arretierung hält den Knopf in der
gedrückten Stellung solange fest, bis die Tür
geöffnet und der Entsperrhebel betätigt wird.
Mit LED grün (betriebsbereit), LED rot (ausgelöst)
und LED gelb (Systemstörung).
Gehäuse: Alu-Druckguss, 126x126x35mm (BxHxT).
Schutzart IP43, optional IP54.
Umgebungstemperatur: -20 - 60°C.
Leitungsüberwachte Funktion unter Verwendung des
Steuergerätes ABAV-S3 (Klemme 9 und 10) möglich.
Datenblatt-Nr. 49104
Mit Widerständen zur Kabelüberwachung auf
Kurzschluss und Kabelbruch.
Zur Auslösung einer ERK und Einschaltung des
Entrauchungsventilators.
Leicht auswechselbare genormte Dünnglasscheibe,
in der durch Einheitsschloss versperrbaren Tür
- schützt vor unbeabsichtigter Auslösung -
Eine spezielle Arretierung hält den Knopf in der
gedrückten Stellung solange fest, bis die Tür
geöffnet und der Entsperrhebel betätigt wird.
Mit LED grün (betriebsbereit), LED rot (ausgelöst)
und LED gelb (Systemstörung).
Gehäuse: Alu-Druckguss, 126x126x35mm (BxHxT).
Schutzart IP43, optional IP54.
Umgebungstemperatur: -20 - 60°C.
Leitungsüberwachte Funktion unter Verwendung des
Steuergerätes ABAV-S3 (Klemme 9 und 10) möglich.
Datenblatt-Nr. 49104

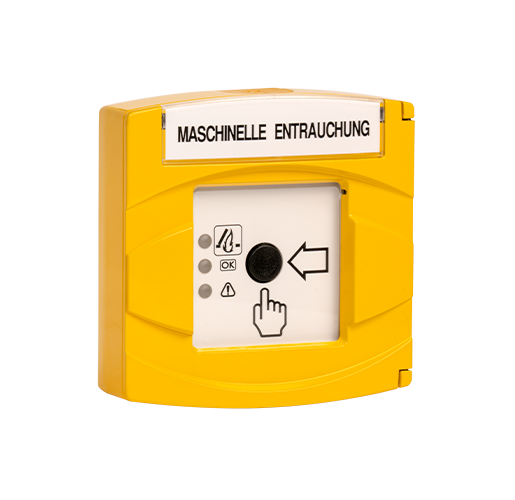

DKM-2.3-N GE
Control, smoke alarm, manual alarms
Druckknopfmelder 24 V Farbe gelb, Leitungsüberwacht
Mit Widerständen zur Kabelüberwachung auf
Kurzschluss und Kabelbruch.
Zur Auslösung einer ERK und Einschaltung des
Entrauchungsventilators.
Leicht auswechselbare genormte Dünnglasscheibe,
in der durch Einheitsschloss versperrbaren Tür
- schützt vor unbeabsichtigter Auslösung -
Eine spezielle Arretierung hält den Knopf in der
gedrückten Stellung solange fest, bis die Tür
geöffnet und der Entsperrhebel betätigt wird.
Mit LED grün (betriebsbereit), LED rot (ausgelöst)
und LED gelb (Systemstörung).
Gehäuse: Alu-Druckguss, 126x126x35mm (BxHxT).
Schutzart IP43, IP54.
Umgebungstemperatur: -20 - 60°C.
Leitungsüberwachte Funktion unter Verwendung des
Steuergerätes ABAV-S3 (Klemme 9 und 10) möglich.
Datenblatt-Nr. 49104
Mit Widerständen zur Kabelüberwachung auf
Kurzschluss und Kabelbruch.
Zur Auslösung einer ERK und Einschaltung des
Entrauchungsventilators.
Leicht auswechselbare genormte Dünnglasscheibe,
in der durch Einheitsschloss versperrbaren Tür
- schützt vor unbeabsichtigter Auslösung -
Eine spezielle Arretierung hält den Knopf in der
gedrückten Stellung solange fest, bis die Tür
geöffnet und der Entsperrhebel betätigt wird.
Mit LED grün (betriebsbereit), LED rot (ausgelöst)
und LED gelb (Systemstörung).
Gehäuse: Alu-Druckguss, 126x126x35mm (BxHxT).
Schutzart IP43, IP54.
Umgebungstemperatur: -20 - 60°C.
Leitungsüberwachte Funktion unter Verwendung des
Steuergerätes ABAV-S3 (Klemme 9 und 10) möglich.
Datenblatt-Nr. 49104
DKM-2.3-N GR
Control, smoke alarm, manual alarms
Druckknopfmelder 24 V Farbe grau, Leitungsüberwacht
Mit Widerständen zur Kabelüberwachung auf
Kurzschluss und Kabelbruch.
Zur Auslösung einer ERK und Einschaltung des
Entrauchungsventilators.
Leicht auswechselbare genormte Dünnglasscheibe,
in der durch Einheitsschloss versperrbaren Tür
- schützt vor unbeabsichtigter Auslösung -
Eine spezielle Arretierung hält den Knopf in der
gedrückten Stellung solange fest, bis die Tür
geöffnet und der Entsperrhebel betätigt wird.
Mit LED grün (betriebsbereit), LED rot (ausgelöst)
und LED gelb (Systemstörung).
Gehäuse: Alu-Druckguss, 126x126x35mm (BxHxT).
Schutzart IP43, optional IP54.
Umgebungstemperatur: -20 - 60°C.
Leitungsüberwachte Funktion unter Verwendung des
Steuergerätes ABAV-S3 (Klemme 9 und 10) möglich.
Datenblatt-Nr. 49104.
Mit Widerständen zur Kabelüberwachung auf
Kurzschluss und Kabelbruch.
Zur Auslösung einer ERK und Einschaltung des
Entrauchungsventilators.
Leicht auswechselbare genormte Dünnglasscheibe,
in der durch Einheitsschloss versperrbaren Tür
- schützt vor unbeabsichtigter Auslösung -
Eine spezielle Arretierung hält den Knopf in der
gedrückten Stellung solange fest, bis die Tür
geöffnet und der Entsperrhebel betätigt wird.
Mit LED grün (betriebsbereit), LED rot (ausgelöst)
und LED gelb (Systemstörung).
Gehäuse: Alu-Druckguss, 126x126x35mm (BxHxT).
Schutzart IP43, optional IP54.
Umgebungstemperatur: -20 - 60°C.
Leitungsüberwachte Funktion unter Verwendung des
Steuergerätes ABAV-S3 (Klemme 9 und 10) möglich.
Datenblatt-Nr. 49104.
DKM-2.3-N OHNE LED
Control, smoke alarm, manual alarms
Tastenschild ohne LED für Druckknopfmelder DKM-2.3-N

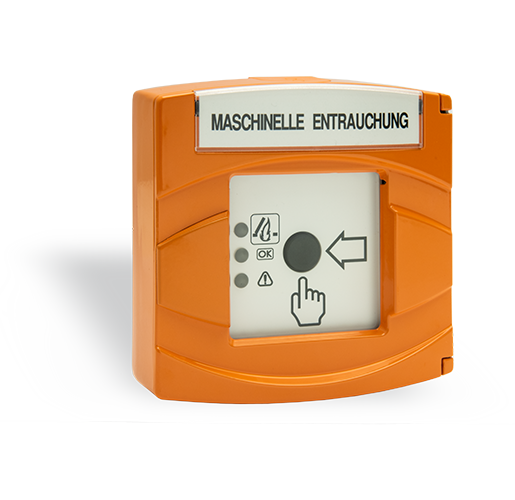

DKM-2.3-N OR
Control, smoke alarm, manual alarms
Druckknopfmelder 24 V Farbe orange, Leitungsüberwacht
Mit Widerständen zur Kabelüberwachung auf
Kurzschluss und Kabelbruch.
Zur Auslösung einer ERK und Einschaltung des
Entrauchungsventilators.
Leicht auswechselbare genormte Dünnglasscheibe,
in der durch Einheitsschloss versperrbaren Tür
- schützt vor unbeabsichtigter Auslösung -
Eine spezielle Arretierung hält den Knopf in der
gedrückten Stellung solange fest, bis die Tür
geöffnet und der Entsperrhebel betätigt wird.
Mit LED grün (betriebsbereit), LED rot (ausgelöst)
und LED gelb (Systemstörung).
Gehäuse: Alu-Druckguss, 126x126x35mm (BxHxT).
Schutzart IP43, optional IP54.
Umgebungstemperatur: -20 - 60°C.
Leitungsüberwachte Funktion unter Verwendung des
Steuergerätes ABAV-S3 (Klemme 9 und 10) möglich.
Datenblatt-Nr. 49104
Mit Widerständen zur Kabelüberwachung auf
Kurzschluss und Kabelbruch.
Zur Auslösung einer ERK und Einschaltung des
Entrauchungsventilators.
Leicht auswechselbare genormte Dünnglasscheibe,
in der durch Einheitsschloss versperrbaren Tür
- schützt vor unbeabsichtigter Auslösung -
Eine spezielle Arretierung hält den Knopf in der
gedrückten Stellung solange fest, bis die Tür
geöffnet und der Entsperrhebel betätigt wird.
Mit LED grün (betriebsbereit), LED rot (ausgelöst)
und LED gelb (Systemstörung).
Gehäuse: Alu-Druckguss, 126x126x35mm (BxHxT).
Schutzart IP43, optional IP54.
Umgebungstemperatur: -20 - 60°C.
Leitungsüberwachte Funktion unter Verwendung des
Steuergerätes ABAV-S3 (Klemme 9 und 10) möglich.
Datenblatt-Nr. 49104
