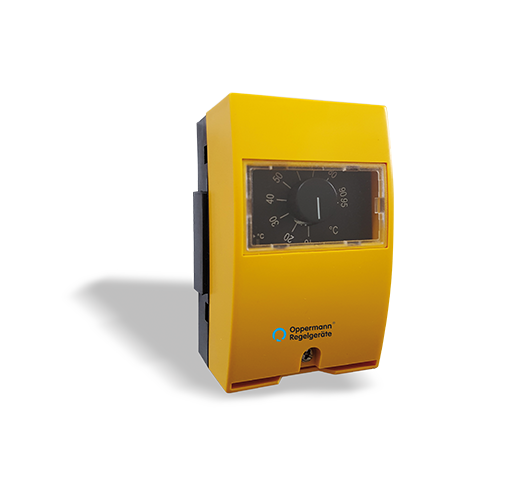

TW-01
Art.-Nr. 104218
Temperaturwächter 1 m Kapillare
Für den Einsatz in Wärmeerzeugeranl. und anderen
Anw. der Heizungs-, Lüftungs- und Klimatechnik.
Geprüft nach EN 14597.
Einstellbereich: 10 - 95 °C
Gehäuse: 70 x 110 x 70 mm (BxHxT),
Schutzart: IP 66,
Umschaltkontakt mit Schraubanschlüssen,
Kabelverschraubung M 20,
Lfg. ohne Tauchhülse und Anbaumaterial.
Datenblatt Nr. 20680
Für den Einsatz in Wärmeerzeugeranl. und anderen
Anw. der Heizungs-, Lüftungs- und Klimatechnik.
Geprüft nach EN 14597.
Einstellbereich: 10 - 95 °C
Gehäuse: 70 x 110 x 70 mm (BxHxT),
Schutzart: IP 66,
Umschaltkontakt mit Schraubanschlüssen,
Kabelverschraubung M 20,
Lfg. ohne Tauchhülse und Anbaumaterial.
Datenblatt Nr. 20680
Einzelpreis
62,50 €
Temperaturwächter 1 m Kapillare
Für den Einsatz in Wärmeerzeugeranl. und anderen
Anw. der Heizungs-, Lüftungs- und Klimatechnik.
Geprüft nach EN 14597.
Einstellbereich: 10 - 95 °C
Gehäuse: 70 x 110 x 70 mm (BxHxT),
Schutzart: IP 66,
Umschaltkontakt mit Schraubanschlüssen,
Kabelverschraubung M 20,
Lfg. ohne Tauchhülse und Anbaumaterial.
Datenblatt Nr. 20680
Für den Einsatz in Wärmeerzeugeranl. und anderen
Anw. der Heizungs-, Lüftungs- und Klimatechnik.
Geprüft nach EN 14597.
Einstellbereich: 10 - 95 °C
Gehäuse: 70 x 110 x 70 mm (BxHxT),
Schutzart: IP 66,
Umschaltkontakt mit Schraubanschlüssen,
Kabelverschraubung M 20,
Lfg. ohne Tauchhülse und Anbaumaterial.
Datenblatt Nr. 20680
| Ausgänge 1: |
Schaltausgang |
|---|---|
| Messbereich 1: |
+10…+95 °C |
| Messelement 1 : |
Dampf-gefülltes Kapillarrohr |
| Messmedium 1: |
Oberflächen |
| Schutzart 1: |
IP66 |
| Zul. Medientemperatur 1: |
+110 °C |
Datenblatt 20680 - Sicherheitstemperaturbegrenzer – STB-01 Temperaturwächter – TW-01
Katalog 2024 (PDF)
Katalog-Preisliste (Excel)
Katalog-Preisliste (PDF)
Blätterkatalog 2024
EG-Konformität_TW-01_20221222
Technische Daten
| Ausgänge 1: |
Schaltausgang |
|---|---|
| Messbereich 1: |
+10…+95 °C |
| Messelement 1 : |
Dampf-gefülltes Kapillarrohr |
| Messmedium 1: |
Oberflächen |
| Schutzart 1: |
IP66 |
| Zul. Medientemperatur 1: |
+110 °C |
Downloads
Datenblatt 20680 - Sicherheitstemperaturbegrenzer – STB-01 Temperaturwächter – TW-01
Katalog 2024 (PDF)
Katalog-Preisliste (Excel)
Katalog-Preisliste (PDF)
Blätterkatalog 2024
EG-Konformität_TW-01_20221222
TH-MS-10-100
Tauchhülse aus Messing Nenndruck: PN 10 bar.
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 100 mm."
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 100 mm."
TH-MS-10-150
Tauchhülse aus Messing Nenndruck: PN 10 bar.
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 150 mm."
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 150 mm."
TH-MS-10-200
Tauchhülse aus Messing Nenndruck: PN 10 bar.
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 200 mm."
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 200 mm."
TH-MS-10-280
Tauchhülse aus Messing Nenndruck: PN 10 bar.
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 280 mm."
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 280 mm."
TH-MS-10-450
Tauchhülse aus Messing Nenndruck: PN 10 bar.
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 450 mm."
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 450 mm."
TH-MS-10-600
Tauchhülse aus Messing Nenndruck: PN 10 bar.
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 600 mm."
""Einschraubgewinde: R 1/2 "".
Aussen-Ø: 9 x 1 mm.
Einbaulänge: 600 mm."
TH-V4A-40-100
Tauchhülse aus Edelstahl Nenndruck: PN 40 bar.
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 100 mm."
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 100 mm."
TH-V4A-40-150
Tauchhülse aus Edelstahl Nenndruck: PN 40 bar.
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 150 mm."
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 150 mm."
TH-V4A-40-200
Tauchhülse aus Edelstahl Nenndruck: PN 40 bar.
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 200 mm."
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 200 mm."
TH-V4A-40-280
Tauchhülse aus Edelstahl Nenndruck: PN 40 bar.
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 280 mm."
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 280 mm."
TH-V4A-40-450
Tauchhülse aus Edelstahl Nenndruck: PN 40 bar.
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 450 mm."
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 450 mm."
TH-V4A-40-600
Tauchhülse aus Edelstahl Nenndruck: PN 40 bar.
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 600 mm."
""Einschraubgewinde: G 1/2 "".
Aussen-Ø: 9 mm.
Einbaulänge: 600 mm."
HK
Halteklammer Halteklammer für Tauchhülsen.
Verhindert das Herausrutschen des Kapillarfühlers
aus der Tauchhülse.
Verhindert das Herausrutschen des Kapillarfühlers
aus der Tauchhülse.
SB-02
Spannband für Rohrmontage des SBT-01 oder TW-01.
""Länge: 330 mm.
zulässige Rohrdurchmesser: 1/2"" bis 3"""
""Länge: 330 mm.
zulässige Rohrdurchmesser: 1/2"" bis 3"""
SWH
Stützwendelhalter Stützwendelhalter für Kanalmontage.
Für die Positionierung des Kapillarfühlers
im Luftkanal.
Länge des Stützwendels max. 200 mm.
Für die Positionierung des Kapillarfühlers
im Luftkanal.
Länge des Stützwendels max. 200 mm.
WBB
Wandbefestigungbügel Befestigungsbügel für Wandmontage.
Der Bügel wird benötigt, wenn die Kapillarleitung
nicht durch die Aussparung im Gehäuseunterteil
geführt werden kann und ein Abstand zur
Montageoberfläche benötigt wird.
Der Bügel wird benötigt, wenn die Kapillarleitung
nicht durch die Aussparung im Gehäuseunterteil
geführt werden kann und ein Abstand zur
Montageoberfläche benötigt wird.
DS-50
Distanzstück 50 mm Distanzstück 50 mm.
Das Distanzstück kann für die Montage durch
Isolierungen hindurch genutzt werden.
Das Distanzstück kann für die Montage durch
Isolierungen hindurch genutzt werden.
DS-100
Distanzstück 100 mm Distanzstück 100 mm.
Das Distanzstück kann für die Montage durch
Isolierungen hindurch genutzt werden.
Das Distanzstück kann für die Montage durch
Isolierungen hindurch genutzt werden.
