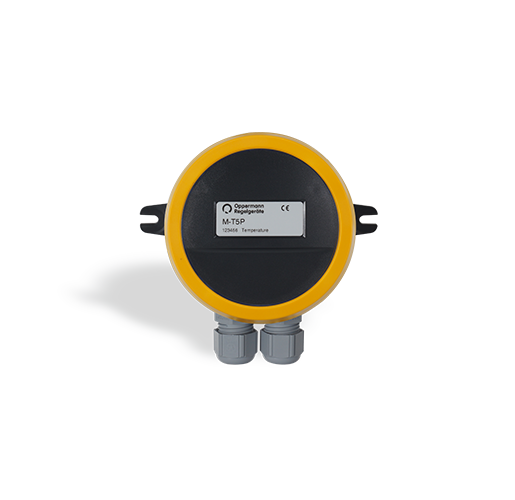

M-T5P
Art.-Nr. 103256
Messumformer für Pt1000 Transmitter 3-Leiter 1 Ausgang 0-10V/4-20 mA umschaltbar.
1 Eingang für Messfühler Pt 1000.
Zum Anschluss von Pt1000 Kabelfühlern über
2 Federklemmen. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar
10 Messbereiche: -50..200°C, -20..150°C, -50..50°C,
-20..80°C, -30..60°C, 0..40°C, 0..50°C, 0..100°C
0..150°C, 0..200°C
und 10-fach Offset über Drehschalter einstellbar.
5-Punktkalibrierung über optionales Display mögl.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung: 15-30 V AC/DC.
Stromaufnahme: 25mA (24VAC)/ 10mA (24VDC).
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 65 (inkl. Dichtring)
Zugentlastung 2 x M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Zulässige Umgebungsbedingungen: -20 °C bis +70 °C.
0 – 95 %RH (nicht kondensierend).
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Datenblatt Nr. 20910
1 Eingang für Messfühler Pt 1000.
Zum Anschluss von Pt1000 Kabelfühlern über
2 Federklemmen. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar
10 Messbereiche: -50..200°C, -20..150°C, -50..50°C,
-20..80°C, -30..60°C, 0..40°C, 0..50°C, 0..100°C
0..150°C, 0..200°C
und 10-fach Offset über Drehschalter einstellbar.
5-Punktkalibrierung über optionales Display mögl.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung: 15-30 V AC/DC.
Stromaufnahme: 25mA (24VAC)/ 10mA (24VDC).
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 65 (inkl. Dichtring)
Zugentlastung 2 x M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Zulässige Umgebungsbedingungen: -20 °C bis +70 °C.
0 – 95 %RH (nicht kondensierend).
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Datenblatt Nr. 20910
Einzelpreis
68,20 €
Messumformer für Pt1000 Transmitter 3-Leiter 1 Ausgang 0-10V/4-20 mA umschaltbar.
1 Eingang für Messfühler Pt 1000.
Zum Anschluss von Pt1000 Kabelfühlern über
2 Federklemmen. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar
10 Messbereiche: -50..200°C, -20..150°C, -50..50°C,
-20..80°C, -30..60°C, 0..40°C, 0..50°C, 0..100°C
0..150°C, 0..200°C
und 10-fach Offset über Drehschalter einstellbar.
5-Punktkalibrierung über optionales Display mögl.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung: 15-30 V AC/DC.
Stromaufnahme: 25mA (24VAC)/ 10mA (24VDC).
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 65 (inkl. Dichtring)
Zugentlastung 2 x M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Zulässige Umgebungsbedingungen: -20 °C bis +70 °C.
0 – 95 %RH (nicht kondensierend).
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Datenblatt Nr. 20910
1 Eingang für Messfühler Pt 1000.
Zum Anschluss von Pt1000 Kabelfühlern über
2 Federklemmen. Mit unverlierbarem Drehdeckel.
8 Deckelpositionen wählbar
10 Messbereiche: -50..200°C, -20..150°C, -50..50°C,
-20..80°C, -30..60°C, 0..40°C, 0..50°C, 0..100°C
0..150°C, 0..200°C
und 10-fach Offset über Drehschalter einstellbar.
5-Punktkalibrierung über optionales Display mögl.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung: 15-30 V AC/DC.
Stromaufnahme: 25mA (24VAC)/ 10mA (24VDC).
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart: IP 65 (inkl. Dichtring)
Zugentlastung 2 x M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Zulässige Umgebungsbedingungen: -20 °C bis +70 °C.
0 – 95 %RH (nicht kondensierend).
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Datenblatt Nr. 20910
| Eingänge 1: |
Externer Temperatursensor |
|---|---|
| Messbereich 1: |
-50...+200 °C (einstellbar) |
| Schutzart 1: |
IP65 |
| Zul. Medientemperatur 1: |
-20…+70 °C |
Datenblatt 20910 - OPP-SENS® Messumformer (für PT1000) M-...
Flyer OPP-SENS® NFC
Katalog 2024 (PDF)
Katalog-Preisliste (Excel)
Katalog-Preisliste (PDF)
Blätterkatalog 2024
EG-Konformität_OPP-SENS_2016-04-20
Technische Daten
| Eingänge 1: |
Externer Temperatursensor |
|---|---|
| Messbereich 1: |
-50...+200 °C (einstellbar) |
| Schutzart 1: |
IP65 |
| Zul. Medientemperatur 1: |
-20…+70 °C |
Downloads
Datenblatt 20910 - OPP-SENS® Messumformer (für PT1000) M-...
Flyer OPP-SENS® NFC
Katalog 2024 (PDF)
Katalog-Preisliste (Excel)
Katalog-Preisliste (PDF)
Blätterkatalog 2024
EG-Konformität_OPP-SENS_2016-04-20
T-PT1000-C6x45-2M
Kabeltemperatur-Fühler PT1000, PVC-Kabel 2 m, 2-Leiter
Zur Messung der Temperatur über Tauchhülsen oder
Montageflansch.
Messbereich: -50 bis 105°C.
Toleranz: +/- 0,3 K bei 0°C.
Anschlusskabel: dia. 5 mm x ca. 2 m
(LIYY 2 x 0,34 mm²) mit Aderendhülsen.
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Tauchhülse: 6 mm dia., L = 45 mm.
Werkstoff Tauchhülse: Edelstahl 1.4571.
Schutzart IP 65.
Datenblatt Nr. 20903
Zur Messung der Temperatur über Tauchhülsen oder
Montageflansch.
Messbereich: -50 bis 105°C.
Toleranz: +/- 0,3 K bei 0°C.
Anschlusskabel: dia. 5 mm x ca. 2 m
(LIYY 2 x 0,34 mm²) mit Aderendhülsen.
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Tauchhülse: 6 mm dia., L = 45 mm.
Werkstoff Tauchhülse: Edelstahl 1.4571.
Schutzart IP 65.
Datenblatt Nr. 20903
T-PT1000-C6x45-4M
Kabeltemperatur-Fühler PT1000, PVC-Kabel 4 m, 2-Leiter
Zur Messung der Temperatur über Tauchhülsen oder
Montageflansch.
Messbereich: -50 bis 105°C.
Toleranz: +/- 0,3 K bei 0°C.
Anschlusskabel: dia. 5 mm x ca. 4 m
(LIYY 2 x 0,34 mm²) mit Aderendhülsen.
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Tauchhülse: 6 mm dia., L = 45 mm.
Werkstoff Tauchhülse: Edelstahl 1.4571.
Schutzart IP 65.
Datenblatt Nr. 20903
Zur Messung der Temperatur über Tauchhülsen oder
Montageflansch.
Messbereich: -50 bis 105°C.
Toleranz: +/- 0,3 K bei 0°C.
Anschlusskabel: dia. 5 mm x ca. 4 m
(LIYY 2 x 0,34 mm²) mit Aderendhülsen.
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Tauchhülse: 6 mm dia., L = 45 mm.
Werkstoff Tauchhülse: Edelstahl 1.4571.
Schutzart IP 65.
Datenblatt Nr. 20903
T-PT1000-C6x45-6M
Kabeltemperatur-Fühler PT1000, PVC-Kabel 6 m, 2-Leiter
Zur Messung der Temperatur über Tauchhülsen oder
Montageflansch.
Messbereich: -50 bis 105°C.
Toleranz: +/- 0,3 K bei 0°C.
Anschlusskabel: dia. 5 mm x ca. 6 m
(LIYY 2 x 0,34 mm²) mit Aderendhülsen.
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Tauchhülse: 6 mm dia., L = 45 mm.
Werkstoff Tauchhülse: Edelstahl 1.4571.
Schutzart IP 65.
Datenblatt Nr. 20903
Zur Messung der Temperatur über Tauchhülsen oder
Montageflansch.
Messbereich: -50 bis 105°C.
Toleranz: +/- 0,3 K bei 0°C.
Anschlusskabel: dia. 5 mm x ca. 6 m
(LIYY 2 x 0,34 mm²) mit Aderendhülsen.
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Tauchhülse: 6 mm dia., L = 45 mm.
Werkstoff Tauchhülse: Edelstahl 1.4571.
Schutzart IP 65.
Datenblatt Nr. 20903
T-PT1000-C6x45-10M
Kabeltemperatur-Fühler PT1000, PVC-Kabel 10 m, 2-Leiter
Zur Messung der Temperatur über Tauchhülsen oder
Montageflansch.
Messbereich: -50 bis 105°C.
Toleranz: +/- 0,3 K bei 0°C.
Anschlusskabel: dia. 5 mm x ca. 10 m
(LIYY 2 x 0,34 mm²) mit Aderendhülsen.
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Tauchhülse: 6 mm dia., L = 45 mm.
Werkstoff Tauchhülse: Edelstahl 1.4571.
Schutzart IP 65.
Datenblatt Nr. 20903
Zur Messung der Temperatur über Tauchhülsen oder
Montageflansch.
Messbereich: -50 bis 105°C.
Toleranz: +/- 0,3 K bei 0°C.
Anschlusskabel: dia. 5 mm x ca. 10 m
(LIYY 2 x 0,34 mm²) mit Aderendhülsen.
Isolationswiderstand: => 100 MOhm, 20°C, 500 V DC.
Tauchhülse: 6 mm dia., L = 45 mm.
Werkstoff Tauchhülse: Edelstahl 1.4571.
Schutzart IP 65.
Datenblatt Nr. 20903
T-PT1000-CO-2M
Kabelanlegefühler passiv PT1000, PVC-Kabel 2 Meter, 2-Leiter
Zur Messung der Temperatur an Rohrleitungs-
oberflächen.
Abmessungen Kontaktkörper: ca. 41x16x6 mm (LxBxH).
Incl. Kabelbinder und Wärmeleitpad.
Messbereich: -50 bis +105°C.
Toleranz Temperatursensor: +/- 0,3 K bei 0°C.
Aderenden verzinnt bzw. mit Aderendhülsen.
Schutzart IP 54.
Datenblatt Nr. 20913
Zur Messung der Temperatur an Rohrleitungs-
oberflächen.
Abmessungen Kontaktkörper: ca. 41x16x6 mm (LxBxH).
Incl. Kabelbinder und Wärmeleitpad.
Messbereich: -50 bis +105°C.
Toleranz Temperatursensor: +/- 0,3 K bei 0°C.
Aderenden verzinnt bzw. mit Aderendhülsen.
Schutzart IP 54.
Datenblatt Nr. 20913
ATM-050
Tauchhülse aus Messing Nenndruck: PN 16 bar.
Einschraubgewinde: G 1/2 A Aussen-Ø: 8 mm
Einbaulänge: 50 mm
Einschraubgewinde: G 1/2 A Aussen-Ø: 8 mm
Einbaulänge: 50 mm
AT-050
Tauchhülse aus Edelstahl Nenndruck: PN 40 bar, Werkstoff: 1.4571.
Einschraubgewinde: G 1/2 A Aussen-Ø: 9 mm
Einbaulänge: 50 mm
Einschraubgewinde: G 1/2 A Aussen-Ø: 9 mm
Einbaulänge: 50 mm
