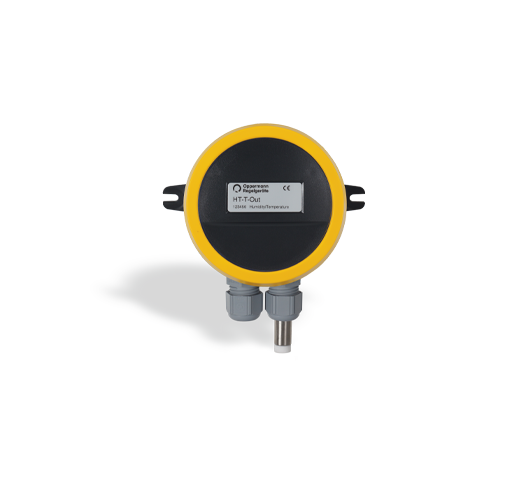

HTa-T-OUT
Art.-Nr. 103506
Aussenfeuchte-Temperatur-Fühler absolut 2 Ausgänge 0-10 V, 4-20 mA umschaltbar
Zur Messung von absoluter Luftfeuchtigkeit
und Temperatur im Aussenbereich.
Beleuchtbare Display-Anzeige- & Bedieneinheit mit
Autoadapt und kapazitiven Tasten optional.
Beleuchtungszeit, Kontrast und Temperatureinheit
können über das Menu konfiguriert werden.
5-Punkt-Kalibrierung: lineare Interpolation der
Ausgangskennlinie über 5 beliebige Stützpunkte.
10-fach Offset: lineare Kennlinienverschiebung des
Ausgangssignals über Drehschalter in 10 Stufen.
Unverlierbarer Deckel mit 8-fach Positionierung.
10 Messbereiche über Drehschalter einstellbar:
0 – 15g/m3 0 – 20g/m3 0 – 35g/m3 0 – 50g/m³*
0 – 100g/m3 0 – 130g/m3 0 – 150g/m3 0– 200g/m3
0 – 300g/m3 0 – 500g/m3 *Werkseinstellung
Messbereich Temp.: Werkseinstellung -50-+50 °C,
mit optionalem Display zwischen
-50 und 100 °C einstellbar.
Versorgungsspannung:
2-Leiter 15-35 V DC
3-Leiter/Modbus/BACnet 15-30V AC/DC.
Stromaufnahme 40mA (24VAC)/ 15mA (24VDC).
Ausgang:
2-Leiter 4 – 20 mA
3-Leiter 0 – 10 V oder 4 – 20 mA
umschaltbar oder Bus
Fehlergrenze:
Sensor relative Feuchte: ± 3 % RH bei 25 °C für
20 – 80 % RH
Temperatur: ± 0,5 °C für 0 – 65 °C.
Zulässige Umgebungsbedingungen: -20 – 70 °C.
0 – 95 %RH (nicht kondensierend).
Gehäuse: IP 65 inkl. Dichtring.
Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Kabelanschluss: M16.
Zugentlastung: Federklemmen 0,2 – 1,5 mm2.
Datenblatt-Nr. 20911
Zur Messung von absoluter Luftfeuchtigkeit
und Temperatur im Aussenbereich.
Beleuchtbare Display-Anzeige- & Bedieneinheit mit
Autoadapt und kapazitiven Tasten optional.
Beleuchtungszeit, Kontrast und Temperatureinheit
können über das Menu konfiguriert werden.
5-Punkt-Kalibrierung: lineare Interpolation der
Ausgangskennlinie über 5 beliebige Stützpunkte.
10-fach Offset: lineare Kennlinienverschiebung des
Ausgangssignals über Drehschalter in 10 Stufen.
Unverlierbarer Deckel mit 8-fach Positionierung.
10 Messbereiche über Drehschalter einstellbar:
0 – 15g/m3 0 – 20g/m3 0 – 35g/m3 0 – 50g/m³*
0 – 100g/m3 0 – 130g/m3 0 – 150g/m3 0– 200g/m3
0 – 300g/m3 0 – 500g/m3 *Werkseinstellung
Messbereich Temp.: Werkseinstellung -50-+50 °C,
mit optionalem Display zwischen
-50 und 100 °C einstellbar.
Versorgungsspannung:
2-Leiter 15-35 V DC
3-Leiter/Modbus/BACnet 15-30V AC/DC.
Stromaufnahme 40mA (24VAC)/ 15mA (24VDC).
Ausgang:
2-Leiter 4 – 20 mA
3-Leiter 0 – 10 V oder 4 – 20 mA
umschaltbar oder Bus
Fehlergrenze:
Sensor relative Feuchte: ± 3 % RH bei 25 °C für
20 – 80 % RH
Temperatur: ± 0,5 °C für 0 – 65 °C.
Zulässige Umgebungsbedingungen: -20 – 70 °C.
0 – 95 %RH (nicht kondensierend).
Gehäuse: IP 65 inkl. Dichtring.
Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Kabelanschluss: M16.
Zugentlastung: Federklemmen 0,2 – 1,5 mm2.
Datenblatt-Nr. 20911
Einzelpreis
230,80 €
Aussenfeuchte-Temperatur-Fühler absolut 2 Ausgänge 0-10 V, 4-20 mA umschaltbar
Zur Messung von absoluter Luftfeuchtigkeit
und Temperatur im Aussenbereich.
Beleuchtbare Display-Anzeige- & Bedieneinheit mit
Autoadapt und kapazitiven Tasten optional.
Beleuchtungszeit, Kontrast und Temperatureinheit
können über das Menu konfiguriert werden.
5-Punkt-Kalibrierung: lineare Interpolation der
Ausgangskennlinie über 5 beliebige Stützpunkte.
10-fach Offset: lineare Kennlinienverschiebung des
Ausgangssignals über Drehschalter in 10 Stufen.
Unverlierbarer Deckel mit 8-fach Positionierung.
10 Messbereiche über Drehschalter einstellbar:
0 – 15g/m3 0 – 20g/m3 0 – 35g/m3 0 – 50g/m³*
0 – 100g/m3 0 – 130g/m3 0 – 150g/m3 0– 200g/m3
0 – 300g/m3 0 – 500g/m3 *Werkseinstellung
Messbereich Temp.: Werkseinstellung -50-+50 °C,
mit optionalem Display zwischen
-50 und 100 °C einstellbar.
Versorgungsspannung:
2-Leiter 15-35 V DC
3-Leiter/Modbus/BACnet 15-30V AC/DC.
Stromaufnahme 40mA (24VAC)/ 15mA (24VDC).
Ausgang:
2-Leiter 4 – 20 mA
3-Leiter 0 – 10 V oder 4 – 20 mA
umschaltbar oder Bus
Fehlergrenze:
Sensor relative Feuchte: ± 3 % RH bei 25 °C für
20 – 80 % RH
Temperatur: ± 0,5 °C für 0 – 65 °C.
Zulässige Umgebungsbedingungen: -20 – 70 °C.
0 – 95 %RH (nicht kondensierend).
Gehäuse: IP 65 inkl. Dichtring.
Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Kabelanschluss: M16.
Zugentlastung: Federklemmen 0,2 – 1,5 mm2.
Datenblatt-Nr. 20911
Zur Messung von absoluter Luftfeuchtigkeit
und Temperatur im Aussenbereich.
Beleuchtbare Display-Anzeige- & Bedieneinheit mit
Autoadapt und kapazitiven Tasten optional.
Beleuchtungszeit, Kontrast und Temperatureinheit
können über das Menu konfiguriert werden.
5-Punkt-Kalibrierung: lineare Interpolation der
Ausgangskennlinie über 5 beliebige Stützpunkte.
10-fach Offset: lineare Kennlinienverschiebung des
Ausgangssignals über Drehschalter in 10 Stufen.
Unverlierbarer Deckel mit 8-fach Positionierung.
10 Messbereiche über Drehschalter einstellbar:
0 – 15g/m3 0 – 20g/m3 0 – 35g/m3 0 – 50g/m³*
0 – 100g/m3 0 – 130g/m3 0 – 150g/m3 0– 200g/m3
0 – 300g/m3 0 – 500g/m3 *Werkseinstellung
Messbereich Temp.: Werkseinstellung -50-+50 °C,
mit optionalem Display zwischen
-50 und 100 °C einstellbar.
Versorgungsspannung:
2-Leiter 15-35 V DC
3-Leiter/Modbus/BACnet 15-30V AC/DC.
Stromaufnahme 40mA (24VAC)/ 15mA (24VDC).
Ausgang:
2-Leiter 4 – 20 mA
3-Leiter 0 – 10 V oder 4 – 20 mA
umschaltbar oder Bus
Fehlergrenze:
Sensor relative Feuchte: ± 3 % RH bei 25 °C für
20 – 80 % RH
Temperatur: ± 0,5 °C für 0 – 65 °C.
Zulässige Umgebungsbedingungen: -20 – 70 °C.
0 – 95 %RH (nicht kondensierend).
Gehäuse: IP 65 inkl. Dichtring.
Unterteil: PBT, Farbe ähnl. RAL 7016.
Deckel: PC, Farbe ähnl. RAL 7016.
Ring: PBT, Farbe ähnl. RAL 1003.
Kabelanschluss: M16.
Zugentlastung: Federklemmen 0,2 – 1,5 mm2.
Datenblatt-Nr. 20911
Messbereich 1: |
0...500 g/m³ |
---|---|
Messbereich 2: |
-50...+100 °C (einstellbar) |
Messelement 1 : |
Digitaler Feuchte- und Temperatursensor |
Messmedium 1: |
Luft |
Schutzart 1: |
IP65 |
Zul. Medientemperatur 1: |
-20...+70 °C |
Technische Daten
Messbereich 1: |
0...500 g/m³ |
---|---|
Messbereich 2: |
-50...+100 °C (einstellbar) |
Messelement 1 : |
Digitaler Feuchte- und Temperatursensor |
Messmedium 1: |
Luft |
Schutzart 1: |
IP65 |
Zul. Medientemperatur 1: |
-20...+70 °C |
