H-T-I-400-D-NFC
Art.-Nr. 105154

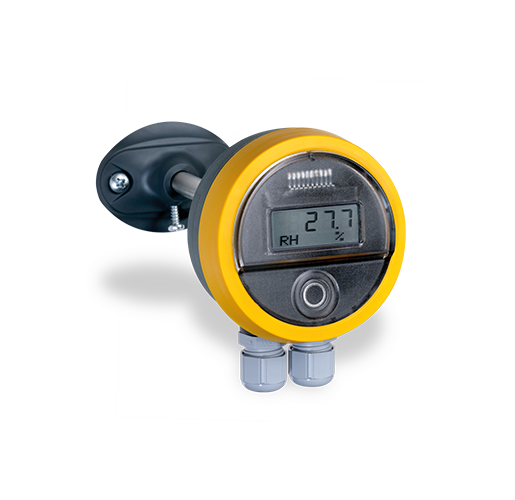

Kanalfeuchte-Fühler mit Display u. NFC-Schnittstelle 1 Ausgang 0-10 V, 4-20 mA umschaltbar
Zur Messung von relativer Luftfeuchtigkeit
in Lüftungskanälen.
Messbereich Feuchte: 0-100 % rH.
Toleranz Feuchte: +/- 3% rH bei 25°C und 20-80% rH
Offset über Drehschalter einstellbar,
8 Deckelpositionen wählbar.
5-Punkt-Kalibrierung und Parametrisierung über NFC-Schnittstelle im Display.
Incl. verstellbarem Montageflansch F-10.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung 15-30 V AC/DC.
Stromaufnahme: 105mA (24VAC)/ 35mA (24VDC).
Fühlerdurchmesser 10 mm, Fühlerlänge 150 mm.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Display: PC, transparent.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart IP 65 (inkl. Dichtring).
Zugentlastung M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Zulässige Umgebungsbedingungen: - 20°C bis 70°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 20916
Zur Messung von relativer Luftfeuchtigkeit
in Lüftungskanälen.
Messbereich Feuchte: 0-100 % rH.
Toleranz Feuchte: +/- 3% rH bei 25°C und 20-80% rH
Offset über Drehschalter einstellbar,
8 Deckelpositionen wählbar.
5-Punkt-Kalibrierung und Parametrisierung über NFC-Schnittstelle im Display.
Incl. verstellbarem Montageflansch F-10.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung 15-30 V AC/DC.
Stromaufnahme: 105mA (24VAC)/ 35mA (24VDC).
Fühlerdurchmesser 10 mm, Fühlerlänge 150 mm.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Display: PC, transparent.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart IP 65 (inkl. Dichtring).
Zugentlastung M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Zulässige Umgebungsbedingungen: - 20°C bis 70°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 20916
Einzelpreis
266,60 €
Kanalfeuchte-Fühler mit Display u. NFC-Schnittstelle 1 Ausgang 0-10 V, 4-20 mA umschaltbar
Zur Messung von relativer Luftfeuchtigkeit
in Lüftungskanälen.
Messbereich Feuchte: 0-100 % rH.
Toleranz Feuchte: +/- 3% rH bei 25°C und 20-80% rH
Offset über Drehschalter einstellbar,
8 Deckelpositionen wählbar.
5-Punkt-Kalibrierung und Parametrisierung über NFC-Schnittstelle im Display.
Incl. verstellbarem Montageflansch F-10.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung 15-30 V AC/DC.
Stromaufnahme: 105mA (24VAC)/ 35mA (24VDC).
Fühlerdurchmesser 10 mm, Fühlerlänge 150 mm.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Display: PC, transparent.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart IP 65 (inkl. Dichtring).
Zugentlastung M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Zulässige Umgebungsbedingungen: - 20°C bis 70°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 20916
Zur Messung von relativer Luftfeuchtigkeit
in Lüftungskanälen.
Messbereich Feuchte: 0-100 % rH.
Toleranz Feuchte: +/- 3% rH bei 25°C und 20-80% rH
Offset über Drehschalter einstellbar,
8 Deckelpositionen wählbar.
5-Punkt-Kalibrierung und Parametrisierung über NFC-Schnittstelle im Display.
Incl. verstellbarem Montageflansch F-10.
Ausgangssignal linear durch Mikroprozessortechnik.
Versorgungsspannung 15-30 V AC/DC.
Stromaufnahme: 105mA (24VAC)/ 35mA (24VDC).
Fühlerdurchmesser 10 mm, Fühlerlänge 150 mm.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Display: PC, transparent.
Ring: PBT, Farbe ähnl. RAL 1003.
Schutzart IP 65 (inkl. Dichtring).
Zugentlastung M 16.
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Zulässige Umgebungsbedingungen: - 20°C bis 70°C.
0 – 95 %RH (nicht kondensierend).
Datenblatt Nr. 20916
| Ausgänge 1: |
Messsignal 0..10 V / 4...20 mA (umschaltbar) |
|---|---|
| Messbereich 1: |
0...100 %RH |
| Messelement 1 : |
Digitaler Feuchtesensor |
| Messmedium 1: |
Luft |
| Schnittstelle 1: |
NFC |
| Schutzart 1: |
IP65 |
| Spannungsversorgung 1: |
24 V AC/DC |
| Zul. Medientemperatur 1: |
-40...+100 °C |
Datenblatt 20916 - OPP-SENS® Feuchte-Fühler H-... (relative Feuchte)
Flyer OPP-SENS® NFC
Katalog 2024 (PDF)
Katalog-Preisliste (Excel)
Katalog-Preisliste (PDF)
Blätterkatalog 2024
Technische Daten
| Ausgänge 1: |
Messsignal 0..10 V / 4...20 mA (umschaltbar) |
|---|---|
| Messbereich 1: |
0...100 %RH |
| Messelement 1 : |
Digitaler Feuchtesensor |
| Messmedium 1: |
Luft |
| Schnittstelle 1: |
NFC |
| Schutzart 1: |
IP65 |
| Spannungsversorgung 1: |
24 V AC/DC |
| Zul. Medientemperatur 1: |
-40...+100 °C |
